MuM Steelwork

Effizient und leistungsfähig in Profiltechnik und Verbindungen

Zusätzliche Bauteile, die für die mechanische Konstruktion benötigt werden, wie z. B. Tragwerke, Unterkonstruktionen, Bedien- und Wartungsbühnen, Treppen und Geländer, können mit MuM Steelwork aus Autodesk Inventor heraus erstellt werden. MuM Steelwork wird eingesetzt, um den Konstruktionsprozess zu vereinfachen und um realistische Ansichten der Stahlkonstruktionen zu erstellen. Hinweis: Ehemals ASi-Profile.

Ganzheitliche Arbeitsweise im Maschinen- und Anlagenbau

MuM Steelwork wird als Add-On in Autodesk Inventor integriert und ist überall da von Nutzen, wo mit Inventor Mechanikbauteile und -Strukturen erstellt werden.

Bei 3D-CAD-Systemen für die mechanische Konstruktion fehlen häufig spezielle Funktionen, um auch stahlbaugerechte Konstruktionen zu erzeugen. Mit MuM Steelwork kann der Konstrukteur z. B. den Zugang zu seiner Maschine oder auch Tragwerke, Bedien- und Wartungsbühnen, Treppen und Geländer innerhalb von Inventor konstruieren.

Mechanik- und Stahlkonstruktion werden dabei in der gleichen Baugruppenstruktur erzeugt und bearbeitet. Neben der einheitlichen Zeichnungs- und Stücklistenerstellung, der durchgehenden Datenverwaltung, bedeutet dies erhebliche Vorteile beim nachträglichen Ändern. Notwendige Anpassungen an Baugruppen oder Bauteilen können daher ganzheitlich betrachtet und durchgeführt werden.

Integration

Alle Funktionen sind über die Inventor-Benutzeroberfläche verfügbar. Die MuM Steelwork-Dialoge sind in Aussehen und Bedienung an Inventor orientiert. Mit MuM Steelwork erstellte Teile und Baugruppen sind native, kompatible Inventor-Objekte, sodass Benutzer alle MuM Steelwork-Objekte mit normalen Inventor-Funktionen bearbeiten können.

Kompatibilität

Autodesk Inventor Versionen: 2024, 2023, 2022, 2021, 2020, 2019

Sprachen

Englisch, Deutsch

MuM Steelwork für Ihren Anwendungsbereich:

einfach und schnell zu erlernen
hoher Nutzen durch effiziente Arbeitstechnik (Parametrik-bei-Bedarf)
standardisierte Profiltechnik und Verbindungsbauteile
effiziente Strukturteile wie Verbände, Treppen und Geländer
Platten- und Stegwinkelverbindungen, Rippen, Fahnen, Bleche, Roste, Glasfüllungen, Schraubenverbindungen
ausgezeichnetes Preis-/Leistungsverhältnis

MuM Steelwork ist für fast jeden Inventor-User die optimale Ergänzung.

Parametrische Konstruktion im Stahlbau

Stahl- und Stahlhallenbau werden zunehmend nicht mehr als reine Zweckbauten erstellt. Spezielle Design-Ideen des Bauherrn oder der planenden Architekten müssen realisiert werden. Die Konstruktionen sind teils sehr aufwändig und können nur mit einem leistungsfähigen 3D-Werkzeug, wie es Autodesk Inventor zusammen mit MuM Steelwork bietet, realisiert werden.

Einsatz in Schlosserei und Metallbau

Hier geht es um die Konstruktion und Fertigung von Treppen, Bühnen, Terrassen, Außenbalkonen, Geländern, Türen und Toren. Oft wird ein stark angepasstes, wenn nicht sogar einzigartiges Bauwerk gewünscht. Neben den funktionalen Anforderungen geht es dann oft auch um das Aussehen und der Anmutung des Elements.

Möglichkeiten und Funktionen für die 3D-Stahlbaukonstruktion mit MuM Steelwork und Autodesk Inventor:

Profilknoten- und Profilknotenbearbeitung

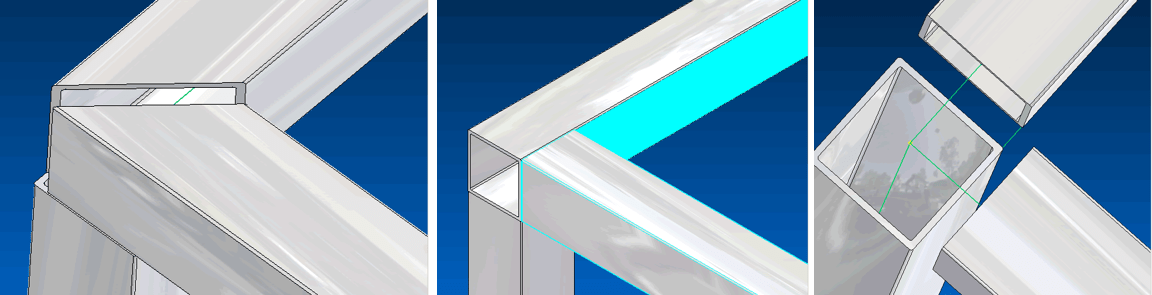

Mit dieser Funktion können Sie Manipulationsoperationen an Profilen und deren Knotenpunkten ausführen.
Bohrfelder einfügen und ändern

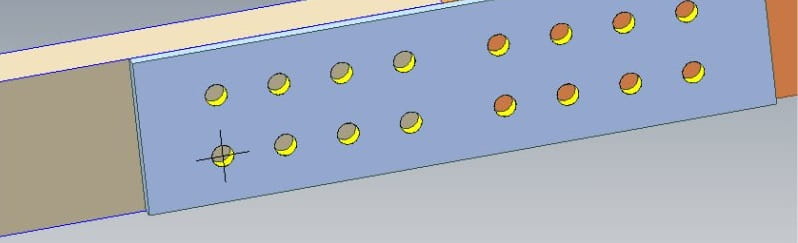

Regelmäßige Bohrfelder können durch einfaches Überfahren der Bauteilfläche in Autodesk Inventor erzeugt werden. Selbstverständlich ist es möglich auch nachträglich noch Änderungen vorzunehmen, oder die Lochbilder auf andere Bauteile zu übertragen.
Stahlbautypische Strukturteile

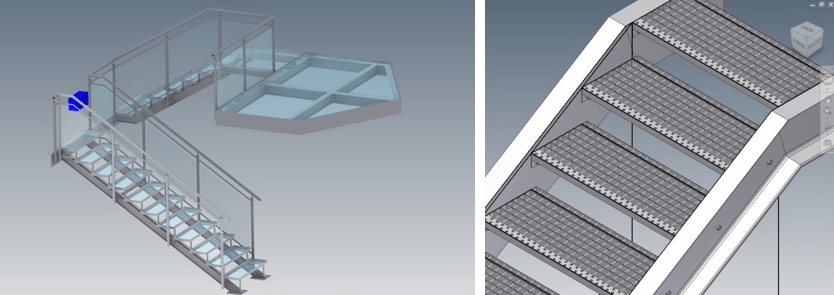

Passen Sie stahlbautypische Treppen nach Ihren Parametern an, planen oder konstruieren Sie neu. Ihre individuelle Ausführung wird als Inventor Baugruppenstruktur erzeugt und kann z.B. als Vorlage genutzt werden.

Erzeugen Sie Diagonalverbände (L-, Flach- oder Rund-Profile) ganz einfach als Schraub- oder Schweißversion. Die daraus angelegte Inventor Baugruppenstruktur kann verändert oder als Vorlage genutzt werden.
Stahlbautypische Verbindungen

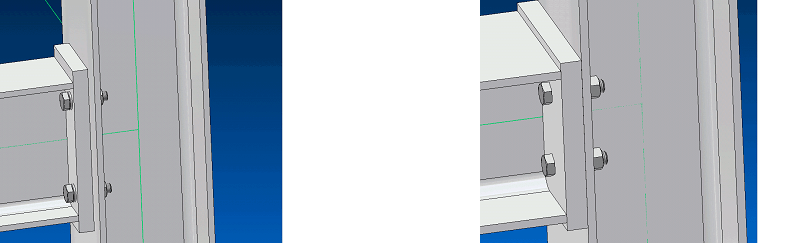

Ihnen stehen Funktionen für standardisierte und benutzerdefinierte Plattenverbindungen zur Verfügung. Bringen Sie Profile an eine biegesteife Plattenverbindung an oder erzeugen Sie spezielle Verbindungen.
weitere Möglichkeiten mit MuM Steelwork

Schraubenverbindungen

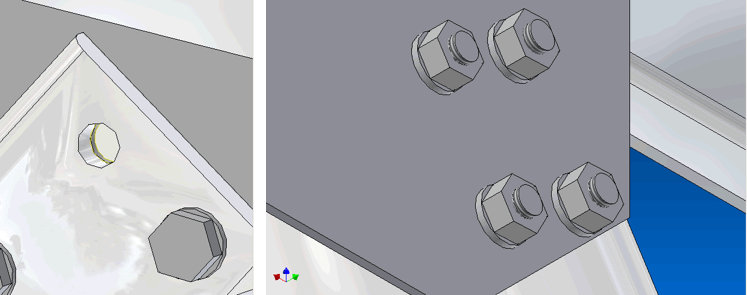

Sie können unter verschiedenen Schraubennormen auswählen, die Schraubenlänge wird automatisch ermittelt. Alle Daten sind in einer Microsoft Access Datenbank hinterlegt und können bei Bedarf ergänzt oder geändert werden.

Rippen/Profilversteifungen
Rippen werden passend zum gewählten Profil erzeugt. Randabstände und Form werden über Parameter vorgegeben, die Positionierung erfolgt über Inventor Abhängigkeiten.
Sonderprofile

Erstellen Sie eigene Profile, z.B. für Trapezbleche, Walzprofile oder Profilreihen und integrieren Sie diese in Ihre Benutzeroberfläche.
