AutoCAD Plant 3D unterstützt den Anwender beim Erstellen von Verbindungen mit Hilfe von übereinstimmenden Eigenschaften. So wird etwa bei Verwendung einer Flanschverbindung überprüft, dass Nennweite, Druckstufe und Dichtfläche übereinstimmen. Weitere Eigenschaften lassen sich hinzufügen.

Dies hilft dem Anwender, Konflikte etwa der Druckstufe zu vermeiden. In nachfolgendem Beispiel wurde bei einer (Bestands-) Pumpe Saug- und Druckstutzen mit Druckstufe PN10 und Dichtfläche C konfiguriert. Die Rohrleitung am Saugstutzen wurde über die Rohrklasse 10HC01 (PN10, Dichtfläche C) erstellt. Daher ergab sich kein Konflikt und es wurde ein Anschluss erzeugt.

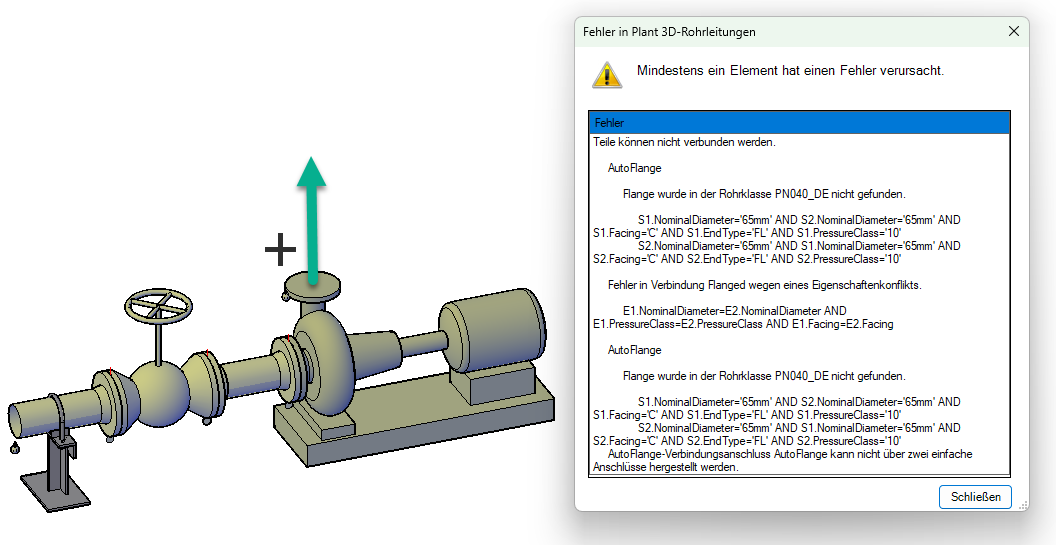

Vor dem Erstellen der Rohrleitung am Druckstutzen wurde die Rohrklasse PN040_DE (PN40, Dichtfläche B1) aktuell eingestellt. Daher wird beim Ausführen des Leitungsverlaufs ein Konflikt bzgl. abweichender Eigenschaften ausgelöst.

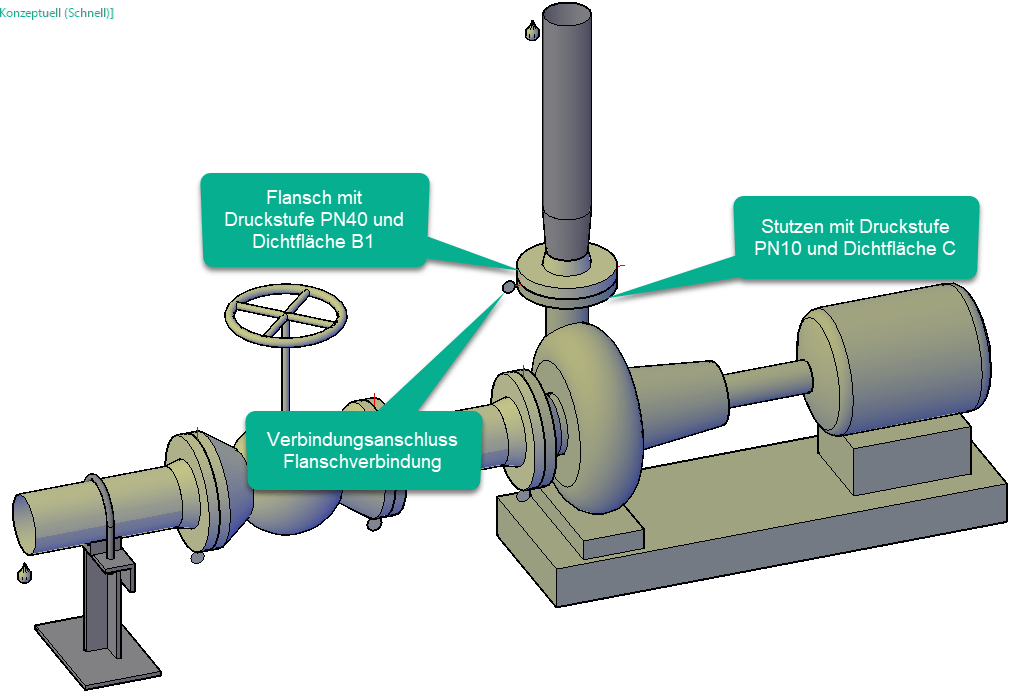

Nun gibt es technische Gründe, warum Anschlüsse mit abweichenden Eigenschaften verbunden werden können. So lassen sich u.U. Komponenten mit Dichtfläche C mit Komponenten mit Dichtfläche B1 verbinden und höhere Druckstufen verwenden, falls die Geometrie des Lochkreises passt.

Hier ein Lösungsansatz:

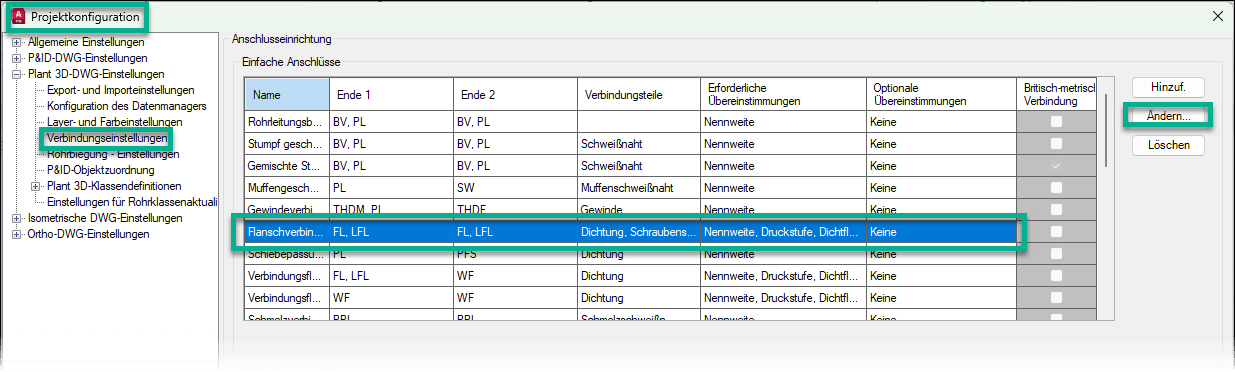

Öffnen Sie die Projektkonfiguration und suchen Sie unter Plant 3D-DWG-Einstellungen die Verbindungseinstellungen:

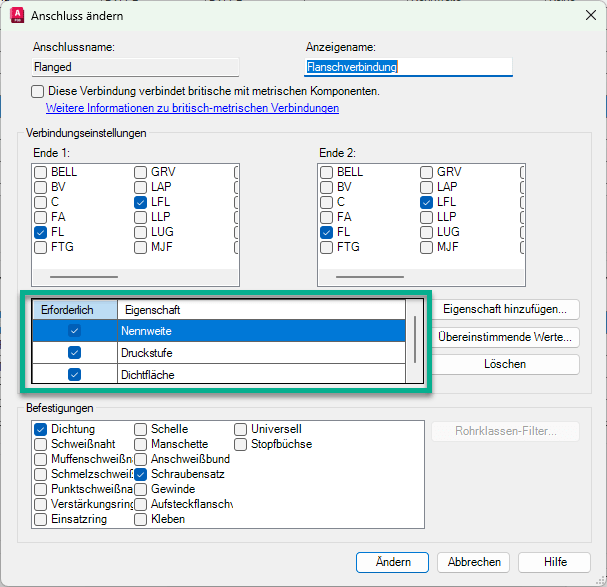

Ändern Sie die Flanschverbindung.

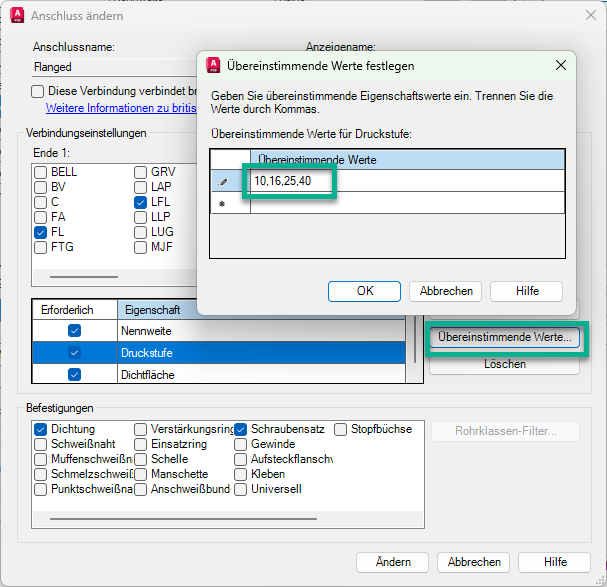

Analog tragen Sie die übereinstimmenden Eigenschaften für Dichtfläche mit C,B1 ein.

Nun lässt sich am Druckstutzen eine Rohrleitung mit Komponenten mit Druckstufe PN40 und Dichtfläche B1 anschließen.


Hinweis
Verwenden Sie in diesem Fall nicht das Plus-Symbol am Stutzen, sondern platzieren Sie zunächst einen Flansch aus der dynamischen Werkzeugpalette.
