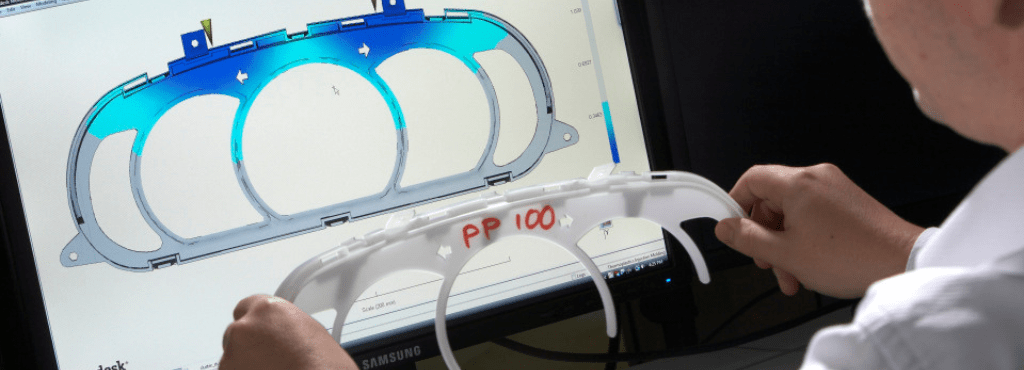

„Ich will ja eigentlich nur wissen, ob das Teil hält. Ich will ja kein Mathe machen.“ Diesen Satz höre ich in Schulungen zur Simulation im Autodesk Inventor regelmäßig – und meistens sorgt er für zustimmendes Schmunzeln. Denn genau darum geht es in der Konstruktion: Nicht um Formeln oder Theorie um ihrer selbst willen, sondern um die zentrale Frage, ob eine Konstruktion in der Realität zuverlässig funktioniert.

In der Praxis bewegen sich viele Konstruktionen genau in diesem Spannungsfeld zwischen Erfahrung und Absicherung. Häufig wird „zur Sicherheit“ mehr Material eingesetzt als eigentlich notwendig wäre. Das erhöht Gewicht und Kosten, ohne zwingend einen zusätzlichen Nutzen zu bringen. Auf der anderen Seite gibt es Fälle, in denen Konstruktionen früher versagen als erwartet, weil reale Belastungen anders wirken als ursprünglich angenommen.

Ein typisches Beispiel aus der Praxis: Eine Konstruktion zeigte im Einsatz ein deutlich früheres Versagen als geplant. Die tatsächlichen Belastungen waren jedoch nicht vollständig bekannt. Über ein gezieltes Reverse Engineering – also die Analyse der Schadstellen und deren Übertragung in ein Simulationsmodell – konnten die real wirkenden Kräfte nachvollzogen werden. Diese wurden anschließend in einem digitalen Zwilling abgebildet und dienten als Grundlage für eine überarbeitete Konstruktion. Das Ergebnis war eine deutlich belastbarere Lösung, die nicht mehr auf Annahmen, sondern auf nachvollziehbaren physikalischen Zusammenhängen basierte.

Genau hier setzt die Simulation im Inventor an. Sie dient nicht dazu, Konstrukteure zu Mathematikern zu machen, sondern dabei zu unterstützen, die Realität so gut wie möglich im digitalen Modell abzubilden und fundierte Entscheidungen zu treffen.

Dynamische Simulation – Bewegung und Kräfte verstehen

Die dynamische Simulation im Inventor geht einen Schritt weiter als die reine Betrachtung von Geometrie. Sie basiert auf einer Festkörperanalyse, bei der Baugruppen nicht nur bewegt, sondern in ihrem physikalischen Verhalten vollständig beschrieben werden. Bewegungen, Massen, Trägheiten sowie Kontakte und Gelenke werden berücksichtigt, sodass sich aus der Bewegung heraus reale Kräfte und Reaktionen ergeben.

Dabei kann die Analyse in zwei Richtungen erfolgen. Zum einen lassen sich bestehende Bewegungsabläufe untersuchen, um zu verstehen, welche Kräfte während des Betriebs entstehen. Zum anderen können Bewegungen gezielt vorgegeben werden. So lässt sich beispielsweise definieren, dass ein System einen bestimmten Pfad mit einer vorgegebenen Geschwindigkeit durchlaufen soll. Die Simulation berechnet daraufhin, welche Geschwindigkeiten und Kräfte in den einzelnen Gelenken erforderlich sind, um diese Bewegung umzusetzen. Das ist insbesondere bei Anwendungen wie Robotik, Kurvenscheiben oder komplexen Mechaniken von großem Vorteil.

Ein weiterer zentraler Aspekt ist die Möglichkeit, Ergebnisse direkt weiterzuverwenden. Kräfte, Stöße oder Lastsituationen, die aus der dynamischen Simulation entstehen, können in die Belastungsanalyse überführt werden. Dadurch lässt sich eine Baugruppe zunächst realitätsnah in Bewegung simulieren, um anschließend einen konkreten Zeitpunkt auszuwählen und genau diesen Zustand detailliert zu untersuchen. Auf diese Weise entsteht eine durchgängige Betrachtung von der Bewegung bis zur strukturellen Bewertung.

Belastungsanalyse – hält das Bauteil?

Die Belastungsanalyse beantwortet die klassische Kernfrage der Konstruktion: Hält ein Bauteil den definierten Lasten stand?

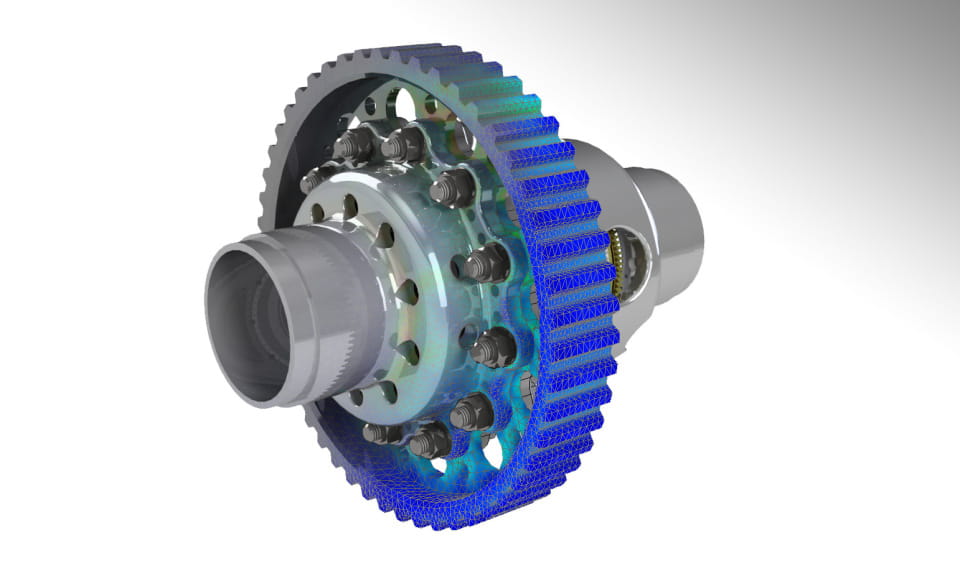

Auf Basis der Finite-Elemente-Methode werden Spannungen, Verformungen und der Sicherheitsfaktor berechnet und visualisiert. Entscheidend ist dabei jedoch weniger die reine Berechnung als die Qualität des Modells. Lasten, Lagerungen und Kontakte müssen so definiert werden, dass sie die reale Situation möglichst gut widerspiegeln. Nur dann sind die Ergebnisse belastbar und können als Entscheidungsgrundlage dienen.

Ein weiterer wichtiger Punkt ist der gezielte Aufbau des Netzes. Die Vernetzung bestimmt maßgeblich, wie detailliert und genau die Ergebnisse an bestimmten Stellen sind. Kritische Bereiche sollten entsprechend fein aufgelöst werden, während weniger relevante Zonen gröber bleiben können. Dadurch lässt sich die Berechnungszeit reduzieren, ohne an Aussagekraft zu verlieren. Gleichzeitig ermöglicht es eine deutlich bessere Einschätzung der tatsächlich relevanten Spannungen und Schwachstellen innerhalb der Konstruktion.

Die Belastungsanalyse ist damit weit mehr als ein reines „Rechnen lassen“. Sie ist ein Werkzeug, um Konstruktionen gezielt zu verstehen, zu bewerten und zu optimieren.

Gestellanalyse – Strukturen effizient bewerten

Die Gestellanalyse richtet sich speziell an Rahmen- und Trägerkonstruktionen und bietet einen besonders pragmatischen Zugang zur Simulation. Im Gegensatz zur klassischen Belastungsanalyse wird die Geometrie hier vereinfacht dargestellt. Anstelle von Volumenkörpern werden Träger und Knoten betrachtet, wodurch sich das gesamte System deutlich schneller analysieren lässt.
Gerade bei größeren Konstruktionen ermöglicht diese Vereinfachung eine effiziente Bewertung von Durchbiegungen, Lastverteilungen und Verbindungen. Konstrukteure erhalten schnell ein Gefühl dafür, wie sich eine Struktur unter Belastung verhält und an welchen Stellen Optimierungspotenzial besteht. Das macht die Gestellanalyse zu einem idealen Werkzeug, um früh im Entwicklungsprozess fundierte Entscheidungen zu treffen und Konstruktionen gezielt weiterzuentwickeln.

Simulation im Zusammenspiel

Die eigentliche Stärke liegt jedoch im Zusammenspiel der einzelnen Module. Während die dynamische Simulation reale Kräfte aus Bewegungen heraus erzeugt, liefert die Belastungsanalyse die detaillierte Bewertung einzelner Bauteile. Die Gestellanalyse ergänzt diesen Ansatz durch eine schnelle und effiziente Betrachtung ganzer Strukturen.
Durch diese Kombination entsteht ein durchgängiger Workflow, der von der Bewegung über die Last bis hin zur strukturellen Bewertung reicht. Konstruktionen werden nicht mehr isoliert betrachtet, sondern im Kontext ihrer tatsächlichen Anwendung analysiert.

Fazit

Simulation ersetzt nicht die Konstruktion – sie macht sie besser. Sie reduziert die Abhängigkeit vom reinen Bauchgefühl, schafft Sicherheit in der Auslegung und ermöglicht eine gezieltere Materialnutzung. Gleichzeitig lassen sich Kosten senken, da Probleme bereits im digitalen Modell erkannt und behoben werden können, bevor sie in der Realität auftreten.
Wer diese Möglichkeiten gezielt nutzen möchte, kann Simulation im Inventor Schritt für Schritt in den eigenen Konstruktionsprozess integrieren und so die Qualität und Effizienz nachhaltig steigern.
