von Manfred Lampert | Montag, 8. Juni 2026

In diesem Blogbeitrag möchte ich zeigen, wie in AutoCAD Architecture eine korrekte geschossübergreifende Treppendarstellung mit Hilfe des Projektnavigators erreicht werden kann.

Vorbereitungen im Projektnavigator

Erstelle im Projektnavigator drei Konstruktionsmodelle:

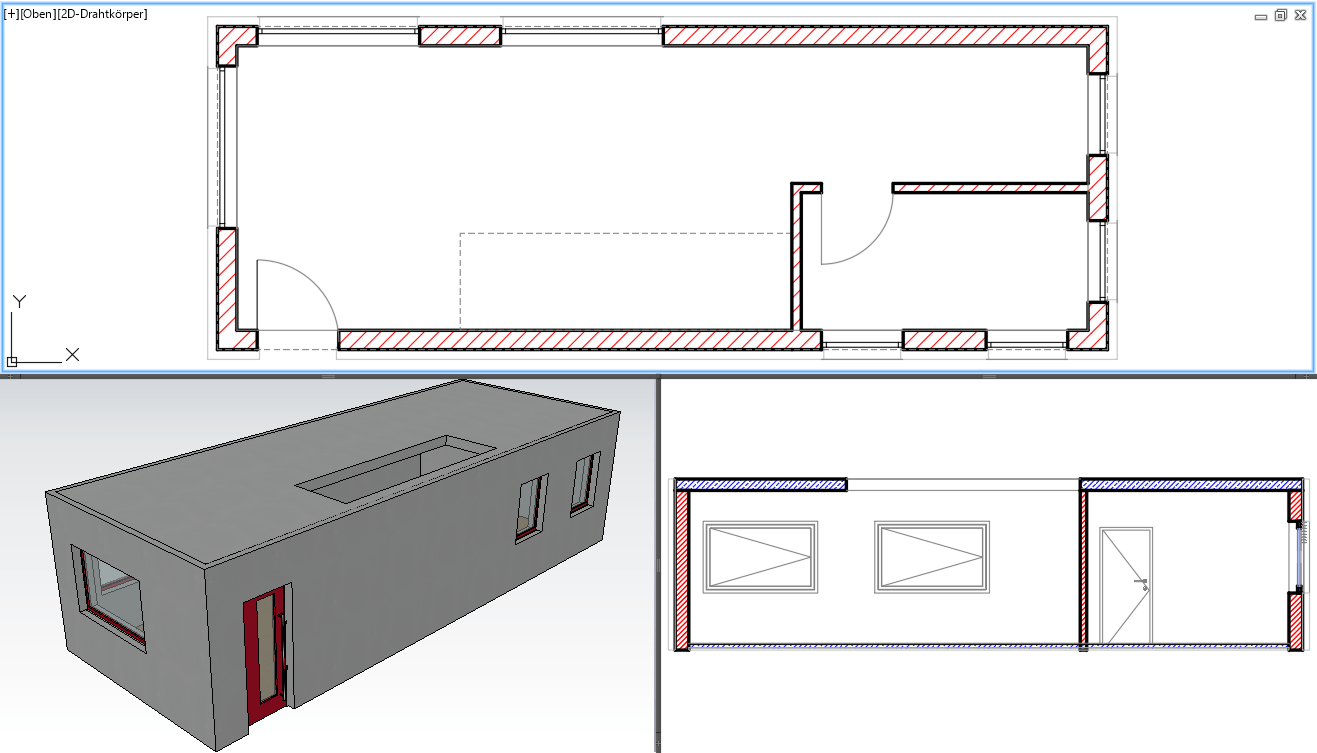

Das Konstruktionsmodell Erdgeschoss

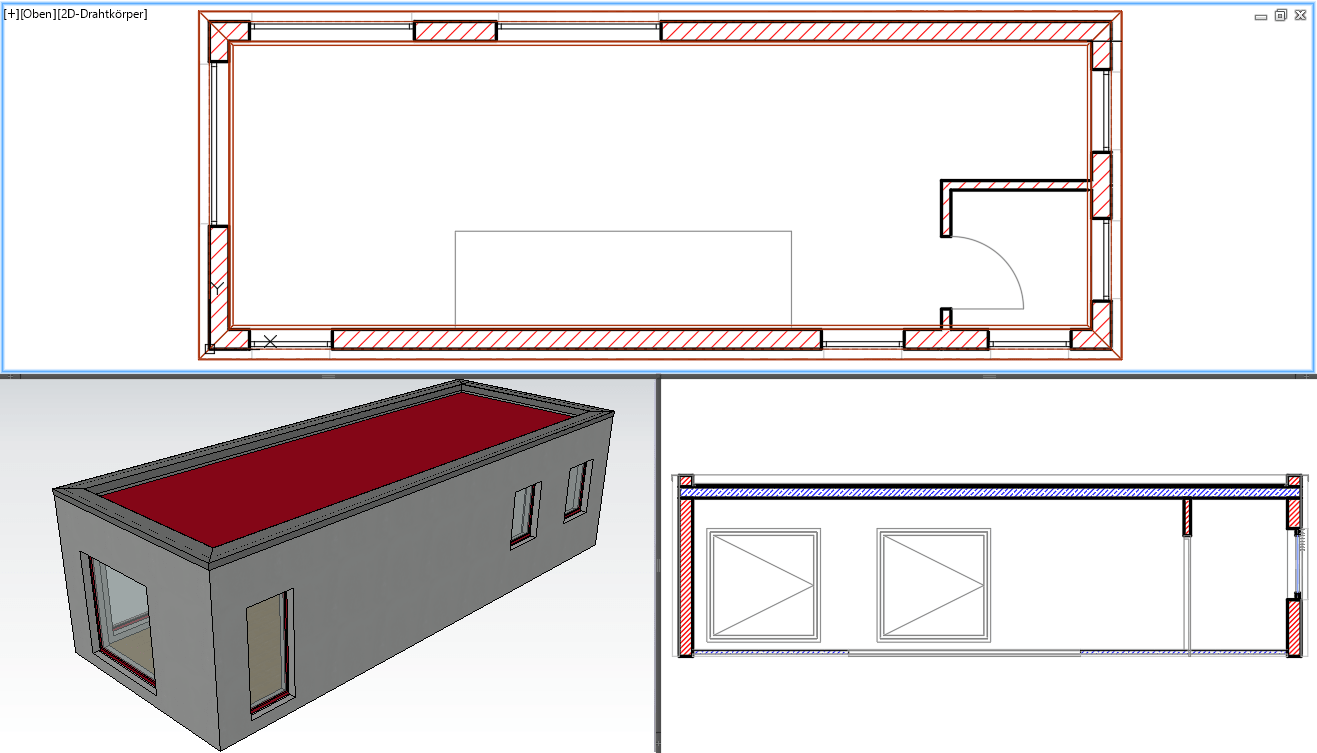

Das Konstruktionsmodell Obergeschoss

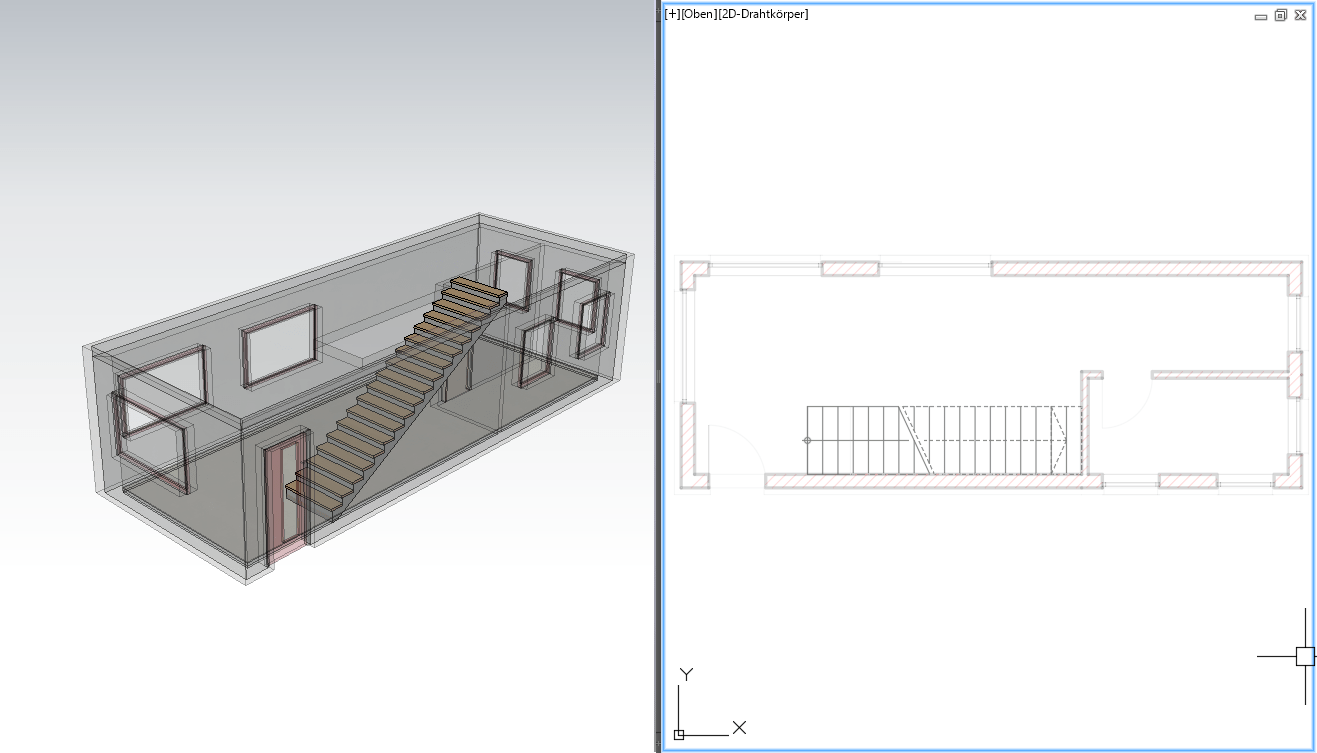

und das Konstruktionsmodell Treppe (Geschoss EG und OG zugeordnet)


Hinweis
Zur Ausrichtung der Treppe wurde das Konstruktionsmodell Erdgeschoss per XREF überlagert.

Erzeuge im Projektnavigator - Darstellungen – Allgemeine Ansicht zwei Grundrisse.

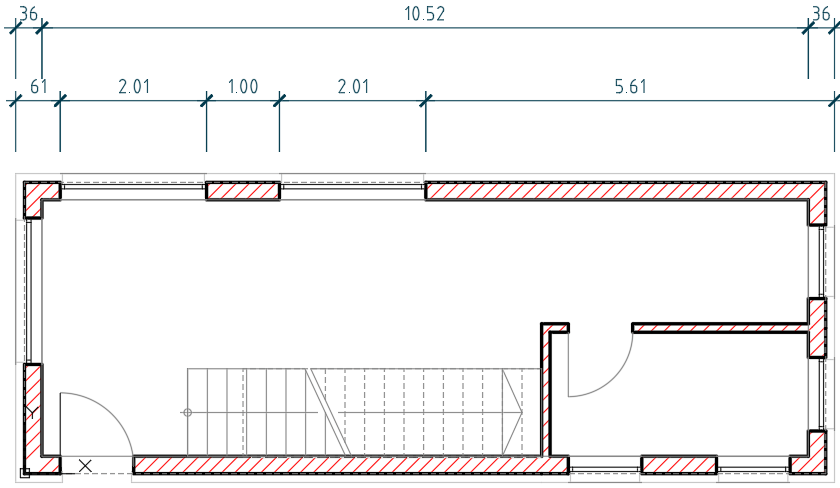

Die Darstellung im Grundriss Erdgeschoss ist bereits korrekt:

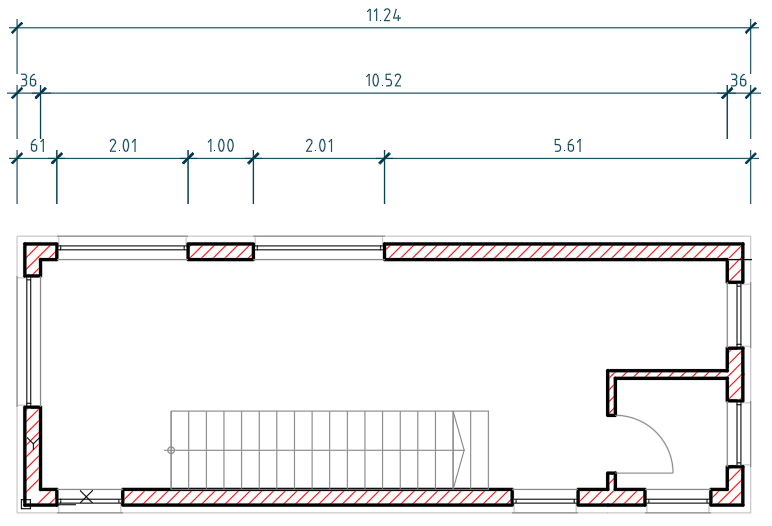

im Grundriss Obergeschoss jedoch noch nicht:

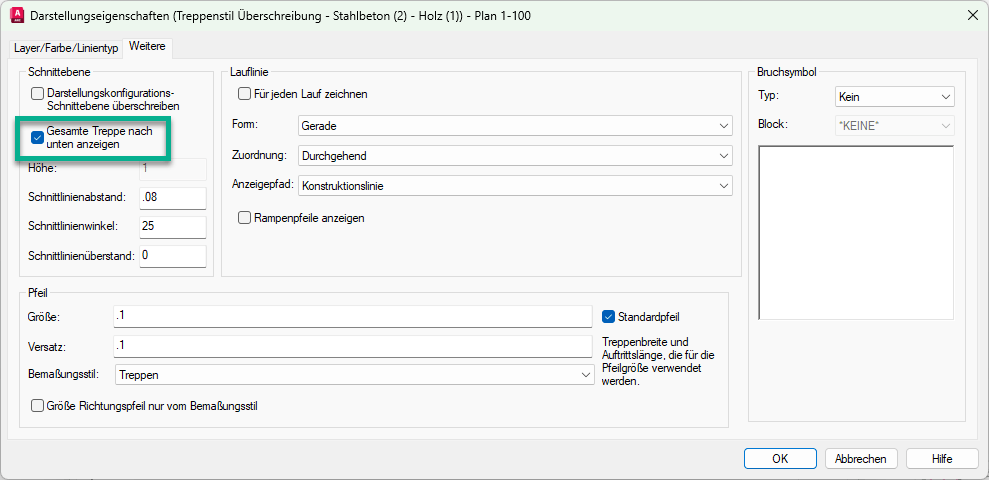

Daher passe ich den Treppenstil Konstruktionsmodul der Treppe an:

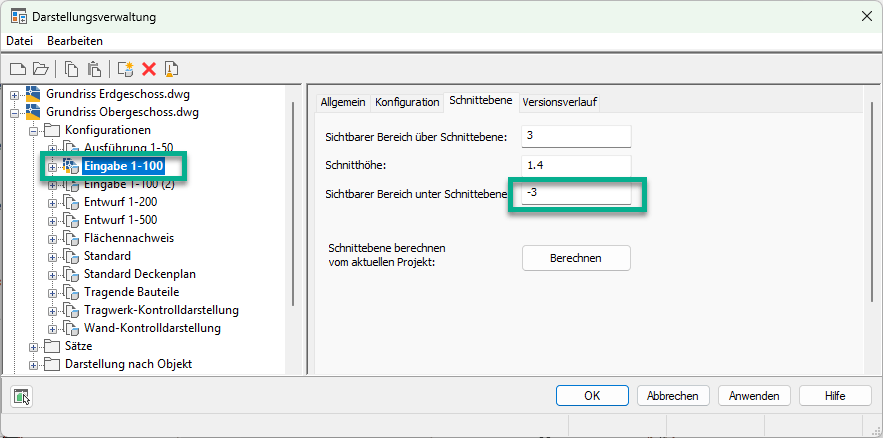

Zusätzlich muss im Grundriss Obergeschoss noch die Darstellungskonfiguration 1-100 angepasst werden:


Nun passt auch die Darstellung im Grundriss Obergeschoss:

Bei Fragen unterstützen wir Sie gern: manfred.lampert@mum.de
