In diesem Beitrag zeigen wir Ihnen, wie man für AutoCAD Plant 3D eine Katalogkomponente "Klappe" aufbaut.

Öffnen Sie im Spec Editor den Katalog, in dem Sie die neue Komponente aufbauen möchten.

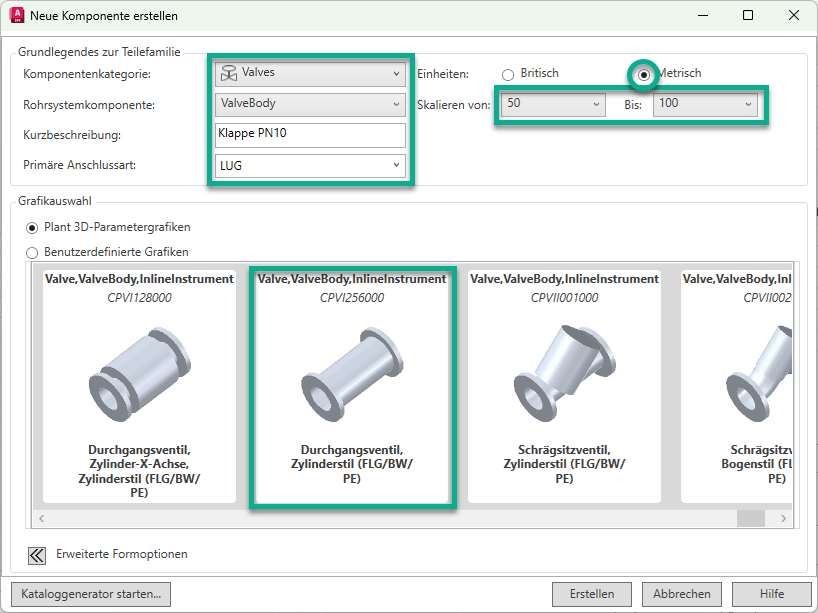

Wählen Sie + Neue Komponente erstellen und selektieren Sie die Form CPVI256000:

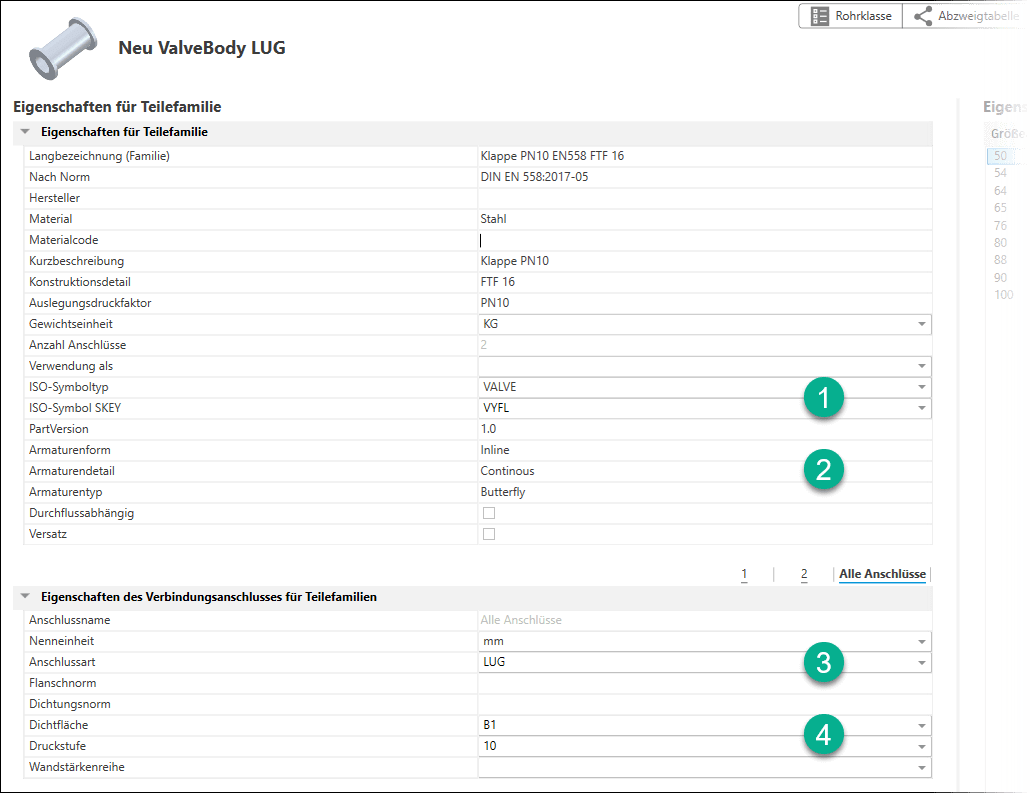

Bearbeiten Sie zuerst die Eigenschaften der Teilefamilie:


(1)    Erforderlich für die Erstellung von Isometrien
(2)    Wichtig für eine PID-3D-Objektzuordnung
(3)    Bestimmt über Endverbindung den Schraubensatz
(4)    Ermöglicht eine Verbindung

Hinweis

Die Eigenschaft Verwendung als lassen Sie „leer“. Über die Optionen „leer“ – Custom – Parametric lässt sich die Eigenschaftsbearbeitung im Modell anpassen.

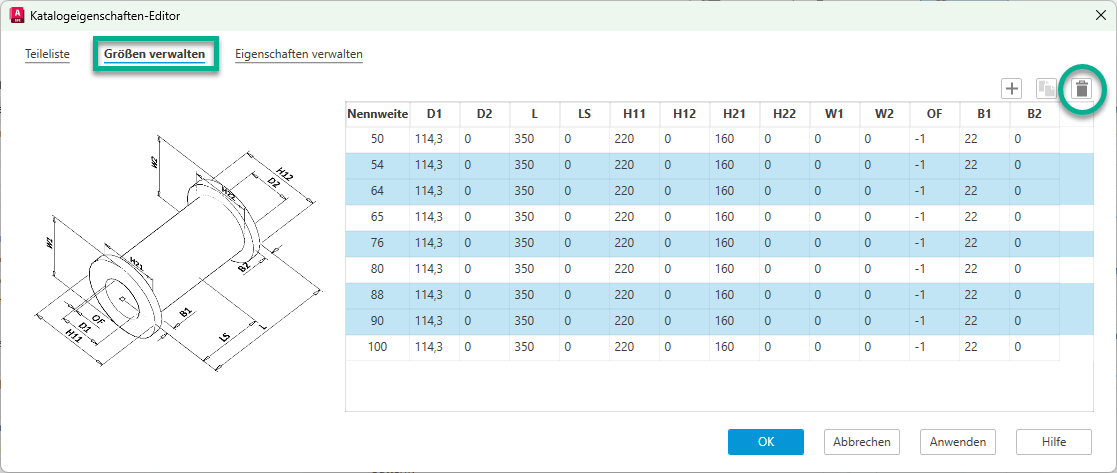

Bearbeiten Sie nun die Eigenschaften der Teilegrößen, indem Sie über Größe verwalten Nennweiten außer 50 – 65 – 80 -100 entfernen.

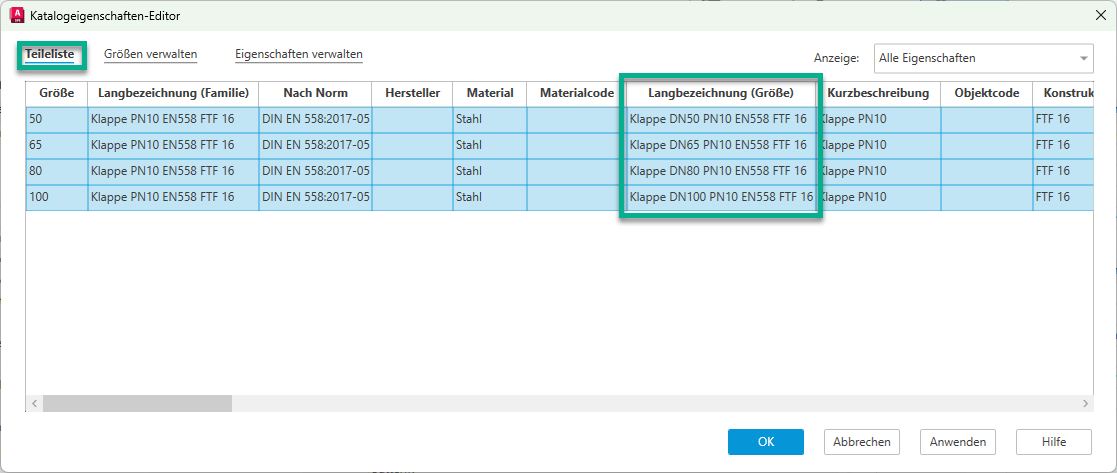

Wechseln Sie auf Teileliste und bearbeiten Sie die Langbezeichnung (Größe):


Die Teilegrößen benötigen natürlich unterschiedliche Größenparameter:

Derzeit sind für die Teilgrößen der Klappe noch keine Armaturenantriebe definiert.

Hinweis

Der Armaturenantrieb Actuator (Vertikaler Zylinder-Aktuator) sollten zur Auswahl in diesem Katalog enthalten sein.

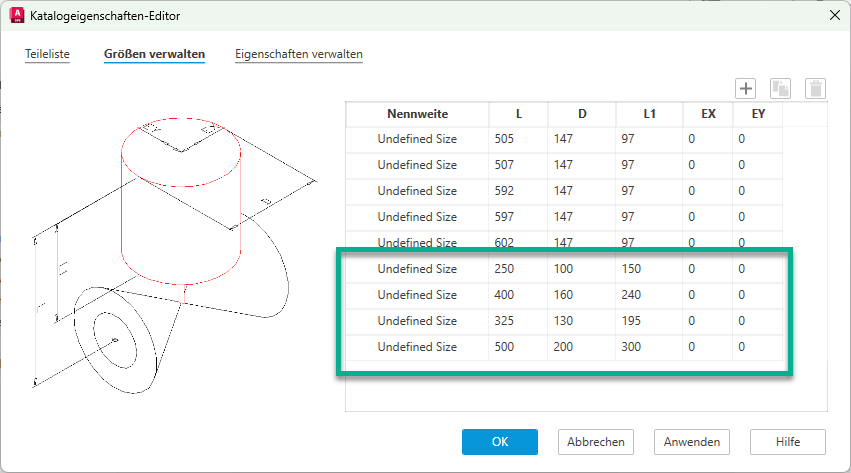

Für diese Komponente verwenden Sie den Armaturenantrieb Actuator (Vertikaler Zylinder-Aktuator) und erweitern Sie diese Komponente um die u.g. Teilegrößen:

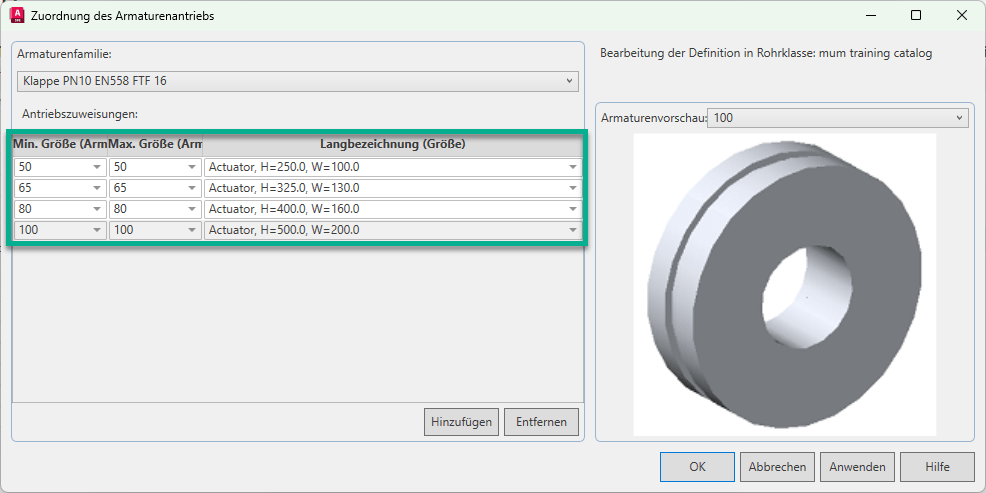

Fügen Sie im Bereich Eigenschaften der Teilgröße die Armaturenantriebe für die Teilgrößen hinzu:

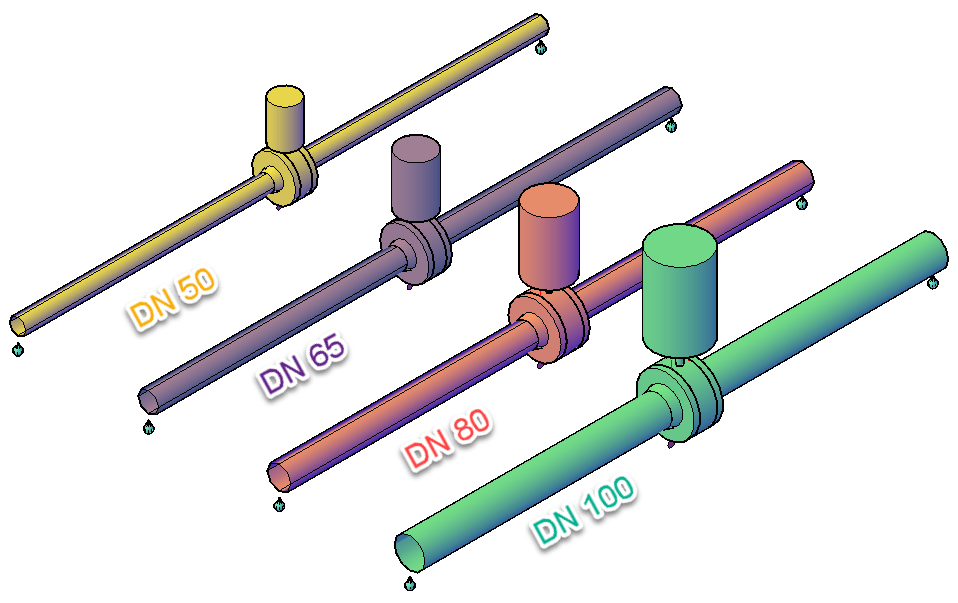

Speichern Sie die Komponente im Katalog und fügen Sie diese zur Überprüfung einer Rohrklasse hinzu. Testen Sie die Armatur Klappe mit unterschiedlichen Nennweiten.


Hinweis

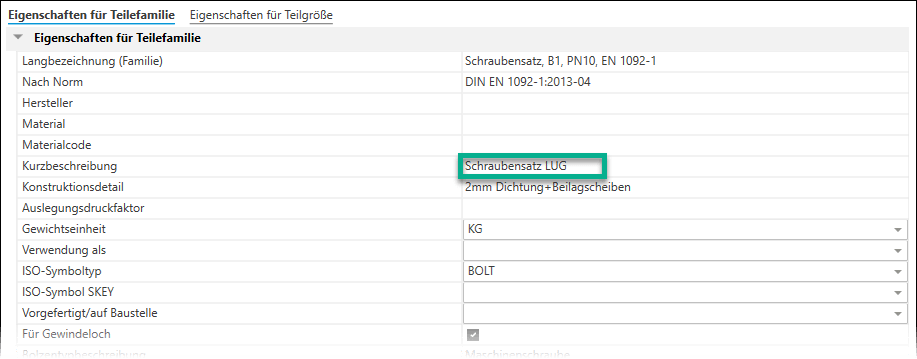

Sie sollten für die Verbindungsart LUG in der Rohrklasse über einen entsprechend konfigurierten Schraubensatz definiert haben. Dies wird u.U. in einem weiteren Beitrag beschrieben.
